污水处理闸门

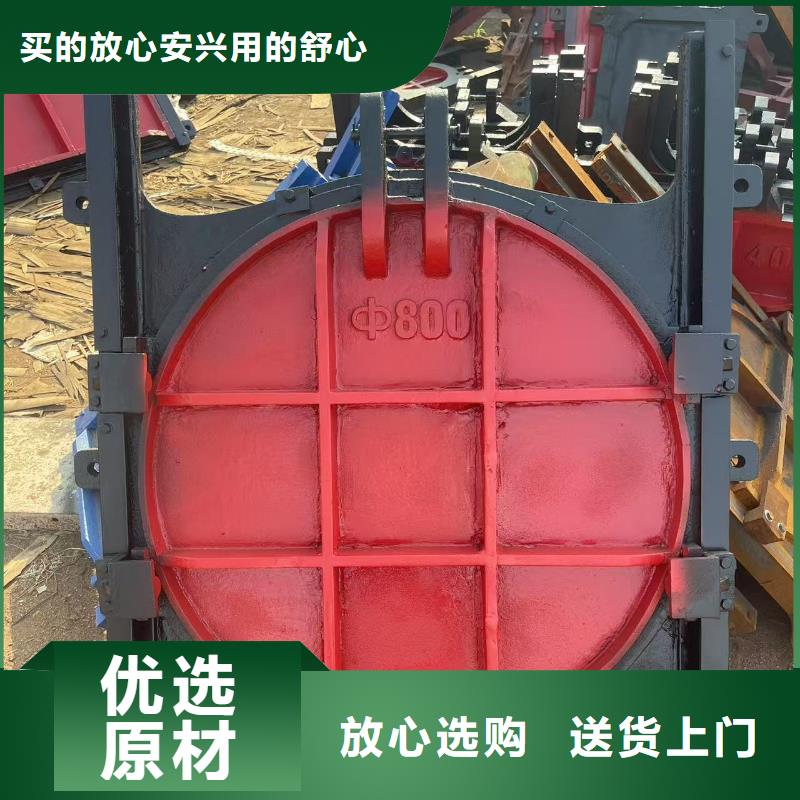

铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸门的闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力传递到闸室中。 为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。 为了铸铁闸门便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。

铸铁闸门的铸铁检验标准有以下几种： 1. 尺寸检验：检验铸件尺寸是否对应零件图纸要求，加工面尺寸精度能否满足装配使用； 2. 外观检验：铸件表面不允许有未清理彻底的砂子和杂物等； 3. 铸件缺陷：铸铁闸门表面不允许有缩松、缩孔、气孔、裂纹、皮缝、缺肉等缺陷或现象； 4. 性能报告：力学性能（包括抗拉强度、屈服强度、延伸率、硬度、压力指标或者进行必要的低温性能检验） 5. 化学检验：提供化学成分报告，观察其化学成分是否按照目标成分设计； 6. 金相报告：铸铁闸门的球化率、球化等级等。
